Pneumatinė užspaudimo automatinė suvirinimo įranga

„Feihong“ siūlo pneumatinio suspaudimo automatinio suvirinimo įrangą – specializuotą atsparumo suvirinimo sistemą, skirtą vieno plauko šilumos vamzdžių apatiniam galui suvirinti. Kaip patikimasKinijos tiekėjasTurėdamas daugiau nei 30 metų gamybos patirtį, Feihong sujungia pneumatinius suspaudimo mechanizmus su kondensatoriaus iškrovimo taškinio suvirinimo technologija, kad užtikrintų tikslų elektrodo slėgį ir pastovią suvirinimo kokybę. Mašina veikia esant 5KVA galiai, 380V įtampai ir 0,6Mpa oro šaltiniui, rankiniu būdu pakraunant ir iškraunant. Pneumatinė suspaudimo sistema užtikrina stabilų, pakartojamą jėgos taikymą, sumažindama operatoriaus nuovargį ir pagerindama suvirinimo vienodumą visose gamybos eigose.

Pneumatinė suspaudimo sistema

Ypatinga šios įrangos savybė yra pneumatinis suspaudimo mechanizmas, kuris rankinį užspaudimą pakeičia automatiniu, jėga valdomu elektrodo sujungimu. Ši sistema užtikrina, kad kiekvienas suvirinimo ciklas ruošiniui taikytų pastovų slėgį, o tai yra labai svarbus veiksnys, norint pasiekti vienodą taškinį suvirinimą ant šilumos vamzdžių dugno. Pneumatiniai cilindrai yra įjungiami 0,6 Mpa parduotuvės oro tiekimu, užtikrinančiu greitą atsaką ir reguliuojamą suspaudimo jėgą.

Pagrindiniai pneumatinės suspaudimo sistemos pranašumai yra šie:

1. Nuosekli elektrodo jėga– Pneumatinis slėgis išlaiko vienodą suspaudimo jėgą visais ciklais, pašalindamas kintamumą dėl operatoriaus technikos.

2. Greitesnis ciklo laikas– Automatinis suspaudimas sumažina laiką nuo ruošinio pakrovimo iki suvirinimo ir padidina bendrą našumą.

3. Sumažėjęs operatoriaus nuovargis– Pašalinamas rankinis prispaudimas, todėl operatoriai gali sutelkti dėmesį į pakrovimą ir kokybės tikrinimą, o ne į fizinį krūvį.

4. Reguliuojami slėgio nustatymai– Oro reguliatorius leidžia tiksliai sureguliuoti suspaudimo jėgą, kad būtų galima pritaikyti skirtingas šilumos vamzdžių medžiagas ir sienelių storį.

Dėl šio pneumatinio suspaudimo metodo pneumatinio suspaudimo automatinio suvirinimo įranga yra ypač tinkama gamybos aplinkai, kur nuoseklumas ir greitis yra svarbiausi, todėl suvirinimo kokybė keičiasi po pamainos.

Integruotas vibracinis maitinimas

Įrangoje yra elektromagnetinio vibracinio disko įtaisas, kuris automatiškai tiekia ir nukreipia komponentus į suvirinimo stotį. Šis vibracinis tiektuvas, veikiantis kartu su pneumatiniu manipuliatoriumi, supaprastina medžiagų apdorojimo procesą ir sumažina rankinį įsikišimą. Vakuuminė tvirtinimo sistema užtikrina, kad kiekviena suvirinimo detalė tvirtai įsitaisytų pozicionavimo griovelyje prieš pradedant suspaudimo ir suvirinimo seką.

Tiekimo sistemos galimybės apima:

● Elektromagnetinė vibracija užtikrina vienodą dalių orientaciją ir srautą.

● Reguliuojamas padavimo greitis, atitinkantis gamybos linijos greičio reikalavimus.

● Vakuuminis rinktuvas, kuris tvirtai laiko komponentą perkeliant į suvirinimo stotį.

● Padėties grioveliai, kurie yra keičiami, kad atitiktų įvairaus skersmens šilumos vamzdžius.

Šis integruotas padavimo ir suspaudimo sprendimas sumažina tvarkymo klaidas ir įgalina pusiau automatinį veikimą, todėl šilumos vamzdžių surinkimo linijose suvirinimo procesas tampa efektyvesnis.

Techninės specifikacijos

Įranga pagaminta su tvirtomis elektros ir pneumatinėmis sistemomis, kad atitiktų sudėtingus pramoninės gamybos grafikus. Visi parametrai patvirtinami atliekant gamyklinius bandymus, kad būtų užtikrintas patikimas veikimas.

● Mašinos talpa: 5KVA

● Darbinė įtampa: 380 V (trifazė)

● Oro šaltinio slėgis: 0,6Mpa

● Suvirinimo būdas: kondensatoriaus energijos kaupimo taškinis suvirinimas

● Suspaudimo tipas: pneumatinis cilindras su reguliuojamu slėgiu

● Tiekimo mechanizmas: elektromagnetinis vibruojantis diskas

● Ruošinio pakrovimas: rankinis valdymas

● Valdymo sistema: Pneumatiniai cilindrai su siūbavimo ir apkabos funkcijomis

Šios specifikacijos užtikrina stabilų veikimą įvairiose dirbtuvių sąlygose ir nedidelius priežiūros reikalavimus, užtikrinant, kad pneumatinio suspaudimo automatinio suvirinimo įranga veiktų nuosekliai per ilgus gamybos ciklus.

Našumo palyginimas

Kad būtų lengviau įvertinti įrangą, palyginti su alternatyviais suvirinimo sprendimais, toliau pateikiamas palyginimas pabrėžia pagrindinius skirtumus.

Kaip rodo palyginimas, įranga siūlo optimalų automatizavimo, kainos ir veikimo paprastumo balansą. Tai užtikrina automatinio suspaudimo nuoseklumą be didelių kapitalo investicijų ir sudėtingos priežiūros, susijusios su visiškai servoelektrinėmis sistemomis, todėl tai yra praktiškas pasirinkimas gamintojams, kurie atnaujina rankinio suvirinimo operacijas.

Taikymo sritis

Ši suvirinimo įranga visų pirma skirta šilumos vamzdžių gamybai, specialiai vieno plauko šilumos vamzdžių, naudojamų elektriniuose šildymo elementuose, apatiniam sandarinimui. „Feihong“ mašinos aptarnauja tiek pramonės, tiek civilinius sektorius, o pritaikymas apima kelias pramonės šakas.

Pagrindinės programos apima:

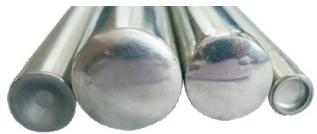

1. Šilumos vamzdžio galo uždarymas– Buitinių ir pramoninių šildymo elementų vieno plauko šilumos vamzdžių dugno sandarinimas.

2. Elektrinių šildymo vamzdžių gamyba– Dugno suvirinimas gaminant vamzdinius kaitinimo elementus.

3. Kabelių ir laidų rinkiniai– Vamzdžių galų varžinis suvirinimas kabelių gamyboje.

4. Kasdieniai elektros prietaisai– Komponentų suvirinimas vartotojų šildymo gaminiams.

5. Aviacijos ir karinės programos– Specializuota elektrinių šildymo vamzdžių įranga reiklioms aplinkoms.

Įrenginio universalumas taip pat leidžia pritaikyti kitoms mažų dalių varžinio suvirinimo užduotims, atitinkamai keičiant tvirtinimo detales, o ši įranga siūlo lanksčius sprendimus įvairių sektorių gamintojams.

Gamybos galimybės

Kaip pirmaujanti Kinijos gamintoja, Feihong valdo šešis specialius dirbtuves, kurios palaiko visą įrangos gamybos ciklą. Tai yra miltelių pildymo cechas, vamzdžių susitraukimo cechas, apdirbimo centras, formų gamybos cechas, žaliavų pjaustymo cechas ir mašinų surinkimo cechas. Ši vertikali integracija užtikrina visišką kokybės kontrolę nuo žaliavų patikrinimo iki galutinio surinkimo.

Feihong gamybos infrastruktūra apima:

1. Miltelių užpildymas ir vamzdžių susitraukimas– Tikslus šildymo vamzdžių komponentų paruošimas.

2. Apdirbimo centras ir formų gamyba– Individualūs įrankiai ir tikslus svarbiausių komponentų apdirbimas.

3. Žaliavos pjovimas ir mašinų surinkimas– Supaprastintas gamybos srautas su tam skirtomis surinkimo linijomis.

Įmonės gamykloje yra aštuoni pažangios mašinų gamybos įrangos komplektai, užtikrinantys efektyvią gamybą ir greitą apyvartą. „Feihong“ inžinierių komanda, atsižvelgdama į klientų atsiliepimus, nuolat tobulina įrangos projektus, užtikrindama, kad pneumatinio suspaudimo automatinio suvirinimo įranga atitiktų besikeičiančius pramonės standartus. Nuo pat įkūrimo 1992 m. įmonė sėkmingai kūrė įvairią elektrinio šildymo vamzdžių įrangą su specialia konstrukcija pagal klientų poreikius.

Kokybės užtikrinimas

Visuose gamybos procesuose Feihong laikosi griežtų kokybės standartų. Kiekvienas šios suvirinimo įrangos blokas yra sistemingai tikrinamas, siekiant patikrinti suvirinimo tikslumą, elektrines charakteristikas, pneumatinės sistemos funkcionalumą ir suspaudimo jėgos nuoseklumą.

Kokybės tikrinimo procedūros apima:

1. Suvirinimo tikslumo bandymas– Standartizuotų šilumos vamzdžių pavyzdžių naudojimas suvirinimo siūlės įsiskverbimui ir nuoseklumui patikrinti.

2. Elektros sistemos patvirtinimas– Pilnos apkrovos bandymas 380V darbo sąlygomis.

3. Pneumatinės sistemos testavimas– Suspaudimo jėgos kalibravimas ir ciklo bandymas esant 0,6 MPa oro slėgiui.

4. Vibracinio tiektuvo kalibravimas– Tiekimo greičio ir orientacijos tikslumo patikrinimas.

5. Ištvermės išbandymas– Išplėsto ciklo bandymai, siekiant patvirtinti ilgalaikį patikimumą.

Prie kiekvienos mašinos pridedama išsami patikrinimo ataskaita, kurioje klientams pateikiami dokumentuoti veikimo patikrinimo įrodymai.

Pagalba po pardavimo

„Feihong“ teikia visapusišką visos suvirinimo įrangos, įskaitant įrangą, aptarnavimą po pardavimo, užtikrindama sklandų integravimą į jūsų gamybos liniją ir minimalią prastovą.

Pagalbos paslaugos apima:

● Montavimo vadovas– Pagalba vietoje arba nuotoliniu būdu nustatant mašiną ir pradedant eksploatuoti.

● Operatoriaus mokymas– Išsamus mokymas apie mašinos valdymą, pneumatinės sistemos reguliavimą ir pagrindinę priežiūrą.

● Nuotolinės diagnostikos palaikymas- Telefono ir vaizdo įrašų palaikymas greitam trikčių šalinimui.

Turėdama daugiau nei tris dešimtmečius patirtį, „Feihong“ užtikrina, kad kiekviena pneumatinio suspaudimo automatinio suvirinimo įranga būtų paremta patikimu aptarnavimu ir įsipareigojimu patenkinti klientus, sumažinti gamybos pertrūkius ir maksimaliai padidinti veikimo laiką.

Dažnai užduodami klausimai

A: Taip, standartinis modelis pakraunamas rankiniu būdu, bet gali būti integruotas su konvejerių sistemomis arba dalių tiektuvais. Feihong siūlo pasirenkamas automatizavimo sąsajas, skirtas integracijai su PLC valdomomis gamybos linijomis. Susisiekite su mūsų pardavimų komanda ir aptarkite konkrečius integracijos reikalavimus.
