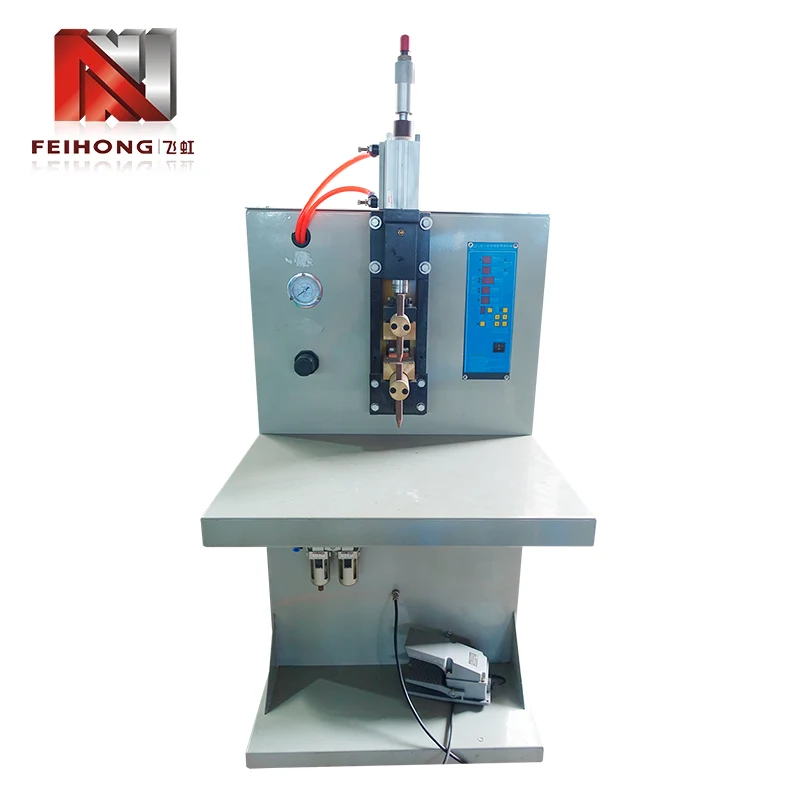

Kondensatoriaus iškrovos energijos kaupimo taškinis suvirintojas

„Feihong“ kondensatoriaus iškrovos energijos kaupimo taškinis suvirintojas yra sukurtas specialiai elektrinio šildymo vamzdžių gamybai, kai varžos laidas turi būti patikimai sujungtas su švino stulpeliais ir gnybtų antgaliais. Kaip pirmaujanti šildymo vamzdžių gamybos linijų tiekėja, Feihong integruoja šią suvirinimo stotį su kita pagrindine įranga. Įrenginys veikia su trifaziu 380 V, trifaziu 220 V arba vienfaziu 220 V, vardine galia 2 KVA ir reguliuojamu kondensatoriaus įtampos diapazonu 0–435 V. Jo kondensatoriaus iškrovos principas kaupia energiją ir išleidžia ją kontroliuojamu impulsu, sukurdamas stiprius metalurginius ryšius su minimaliomis karščio paveiktomis zonomis. Įrodytas 30 000 vienetų per pamainą našumas, šis suvirintojas užtikrina didelės apimties produkciją, išlaikant pastovią siūlių kokybę.

Pagrindinis suvirinimo principas

Kondensatoriaus iškrovos energijos kaupimo taškinis suvirintojas veikia pagal patikrintą principą, kuris išskiria jį nuo įprastų kintamosios srovės arba nuolatinės srovės varžos suvirintuvų. Vietoj nuolatinio srovės srauto jis įkrauna kondensatorių bloką iki iš anksto nustatytos įtampos ir per milisekundes iškrauna sukauptą energiją per suvirinimo elektrodus. Šis metodas turi keletą aiškių pranašumų.

• 1. Momentinis energijos išleidimas:kondensatorių blokas perduoda didelės srovės impulsą (iki tūkstančių amperų) per dalį ciklo, sukurdamas koncentruotą šilumą kontaktiniame taške, kad būtų galima greitai susilieti.
• 2. Nepriklausoma energijos ir laiko kontrolė:įtampos nustatymai (0–435 V) tiesiogiai reguliuoja sukauptą energiją, o iškrovos trukmę fiksuoja kondensatoriaus charakteristikos, pašalinant sudėtingus laiko reguliavimus.
• 3. Sumažėjęs šilumos išsiskyrimas:Kadangi impulsas yra labai trumpas, aplinkinė medžiaga išlieka vėsi, užkertant kelią atsparumo laido ir švino stulpų oksidacijai arba atkaitinimui.
• 4. Nuoseklus suvirinimo grynuolių formavimas:kiekvienas išmetimas tiekia identišką energiją, užtikrinant, kad kiekvienos siūlės įsiskverbimo gylis ir stiprumas būtų vienodas, nepaisant operatoriaus įgūdžių.

Dėl šio principo suvirintojas ypač tinka šildymo vamzdžių gamybai, kur suvirinimo konsistencija tiesiogiai veikia galutinio gaminio elektrinę varžą ir ilgaamžiškumą.

Veiklos palyginimas su tradiciniais suvirintojais

Lyginant suvirintuvą su įprastomis alternatyvomis, keli pagrindiniai veikimo rodikliai pabrėžia jo pranašumą. Šioje lentelėje šis aparatas kontrastuojamas su tipiniais kintamosios ir nuolatinės srovės varžos suvirintuvais, naudojamais panašiose srityse.

Šis palyginimas rodo, kad kondensatoriaus iškrovos energijos kaupimo taškinis suvirintojas siūlo unikalų tikslumo, efektyvumo ir patikimumo balansą, todėl jis yra tinkamiausias pasirinkimas šildymo vamzdžių gamintojams, kuriems reikalinga pastovi jungčių kokybė per ilgą gamybos laikotarpį.

Taikymo scenarijai

Suvirinimo aparatas plačiai naudojamas elektrinių šildymo vamzdžių gamyboje, tačiau jo universalumas apima ir kitas metalo sujungimo užduotis. Feihong® sukūrė šią mašiną taip, kad ji prisitaikytų prie įvairių ruošinių, išlaikant pagrindinius jos pranašumus.

• 1. Atsparumas vielai švino strypui:pagrindinis pritaikymas, užtikrinantis mažo atsparumo šildymo elementų, naudojamų vandens šildytuvuose, orkaitėse ir pramoninėse krosnyse, jungtis.
• 2. Pagrindinis stulpas iki gnybto antgalio:būtini montuojant gnybtų blokus, kur mechaninis stiprumas ir elektrinis laidumas yra labai svarbūs.
• 3. Plonapločio lakštinio metalo suvirinimas:tinka iki 1,5 mm storio laikikliams, ekranams ir jutiklių laikikliams, naudojant sumažintus įtampos nustatymus.
• 4. Smulkių komponentų suvirinimas:gali būti naudojamas laikinam tvirtinimui arba išankstiniam surinkimui automobilių ir prietaisų gamyboje.

Šie scenarijai yra naudingi suvirintojo gebėjimu pateikti tikslų, pakartojamą impulsą, kuris sumažina šiluminius iškraipymus, o tai yra dažna problema taikant nuolatinės srovės suvirinimo metodus.

Kokybės užtikrinimas ir gamykliniai bandymai

Feihong® gamina šildymo vamzdžių įrangą nuo 1992 m., valdo šešis specialius apdirbimo, elektros surinkimo, bandymų ir logistikos dirbtuves. Kiekvienas suvirintojas yra kruopščiai tikrinamas, siekiant užtikrinti, kad jis atitiktų nuolatinės gamybos reikalavimus.

• 1. Komponentų atsekamumas:visi kondensatoriai, pneumatiniai vožtuvai ir transformatoriai tiekiami iš sertifikuotų tiekėjų ir tikrinami atvykus.
• 2. Surinkimo proceso valdymas:kiekvieną mašiną gamina patyrę technikai pagal standartines darbo instrukcijas ir kiekviename etape atlieka tarpines patikras.
• 3. 24 valandų perdegimo testas:Prieš išsiuntimą kiekvienas įrenginys vykdo nepertraukiamą suvirinimo ciklą su imituotomis gamybos apkrovomis, kad patikrintų stabilumą ir suvirinimo nuoseklumą.
• 4. Kalibravimo sertifikatas:su kiekviena mašina pateikiama bandymo ataskaita, kurioje nurodytas faktinis kondensatoriaus įtampos tikslumas, elektrodo jėga ir ciklo laikas.

Ši visapusiška kokybės užtikrinimo sistema užtikrina, kad kiekvienas suvirintojas, paliekantis Feihong® gamyklą, nuo pat pirmos dienos dirbtų patikimai, o pradedant eksploatuoti reikia minimalių pastangų.

Pritaikymas ir palaikymas po pardavimo

Feihong® supranta, kad kiekviena gamybos linija turi unikalius reikalavimus. Kondensatoriaus iškrovos energijos kaupimo taškiniam suvirintuvui siūlome keletą pritaikymo parinkčių ir tvirtą po pardavimo paketą, kad jūsų operacijos vyktų sklandžiai.

• 1. Elektrodo dizainas:Mes galime pagaminti pasirinktines elektrodų formas ir medžiagas pagal jūsų ruošinio geometriją ir suvirinimo specifikacijas.
• 2. Įtampos diapazono reguliavimas:pagal pageidavimą kondensatorių bloką galima sureguliuoti pagal specifinius įtampos reikalavimus, esančius už standartinio 0–435 V diapazono ribų.
• 3. Montavimas ir mokymas:Mes teikiame priežiūrą vietoje ir operatoriaus mokymus, taip pat išsamius vaizdo vadovus ir vadovus.
• 4. Atsarginių dalių prieinamumas:tvarkome vietinį elektrodų, sandariklių, kondensatorių ir valdymo plokščių inventorių, kad sumažintume prastovų laiką.
• 5. Garantija:12 mėnesių visų elektrinių ir mechaninių komponentų draudimas (išskyrus eksploatacines medžiagas).

Dešimtmečius sukaupę Feihong® patirtį ir įsipareigojimą klientų aptarnavimui galite pasikliauti mumis kaip ilgalaikiu partneriu savo suvirinimo reikmėms.

Dažnai užduodami klausimai

K: Koks yra maksimalus medžiagos, kurią galima suvirinti, storis?
A: Mašina visų pirma skirta suvirinimo varžos vielai (iki 2,5 mm skersmens) ir plonam lakštiniam metalui iki 1,5 mm. Dėl storesnių medžiagų rekomenduojame pasikonsultuoti su mūsų inžinierių komanda, kad būtų galima įvertinti modifikuotų elektrodo jėgos ir įtampos parametrų tinkamumą.

Kl.: Ar suvirintuvą galima naudoti ne šildymo vamzdžiams?
A: Taip, kondensatoriaus iškrovos principas gerai veikia atliekant bet kokį mažų dalių varžinį suvirinimą, kai reikalingas kontroliuojamas šilumos įvedimas. Daugelis klientų jį naudoja suvirindami akumuliatoriaus ąselę, pritvirtindami jutiklius ir montuodami elektroninius komponentus.

K: Kiek laiko užtrunka kondensatoriaus įkrovimui tarp suvirinimo siūlių?
A: Įkrovimo ciklas paprastai yra 0,8–1,2 sekundės, o tai leidžia atlikti 30 000 suvirinimo siūlių per 8 valandų pamainą. Tikrasis įkrovimo laikas priklauso nuo nustatytos įtampos ir įvesties maitinimo kokybės.

K: Ar Feihong® tiekia atsarginius kondensatorius ir kiek jie kainuoja?
A: Taip, turime atsarginių kondensatorių baterijų. Kainos skiriasi priklausomai nuo galios ir įtampos. Susisiekite su mūsų pardavimo komanda, kad gautumėte naujausią pasiūlymą pagal jūsų mašinos serijos numerį.

K: Kokios priežiūros reikia kasdien?
A: Kasdieninė priežiūra apima elektrodų valymą, pneumatinio oro slėgio patikrinimą ir vizualinį kabelių bei jungčių patikrinimą. Savaitinė priežiūra apima judančių dalių sutepimą ir kondensatoriaus gnybtų sandarumo patikrinimą. Išsamus techninės priežiūros grafikas pateikiamas vartotojo vadove.
