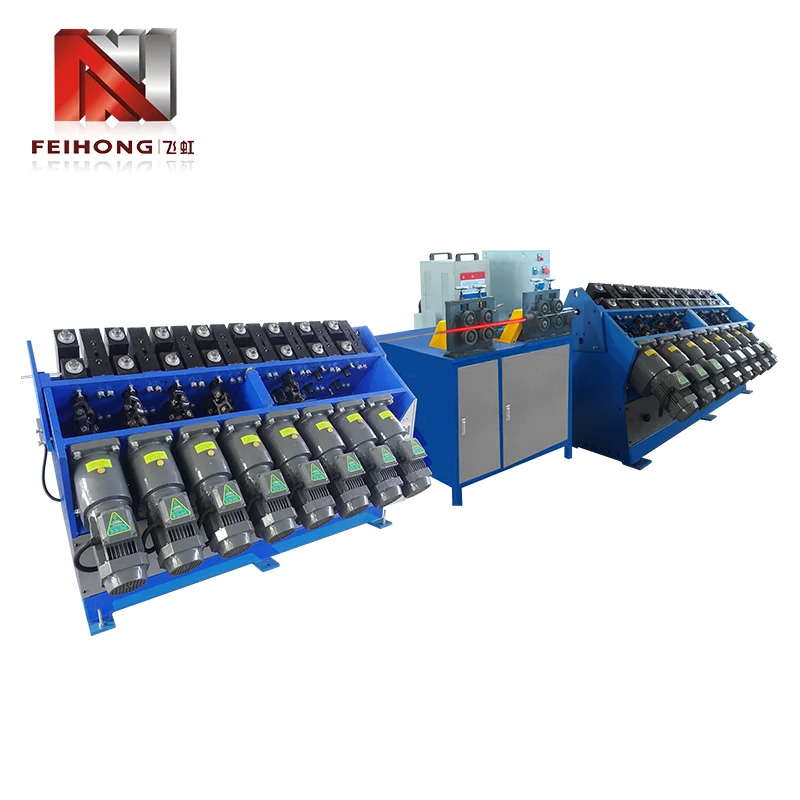

Aukšto dažnio atkaitinimo mašina vamzdžių susitraukimo procesui

Aukšto dažnio indukcinio atkaitinimo mašinos modelis FH-148 yra specialiai sukurtas pramoninis atkaitinimo sprendimas, kurį sukūrė Feihong, kad būtų patenkinti kritiniai metalinių vamzdžių gamybos proceso reikalavimai. Kai susitraukiant metaliniai vamzdžiai pasiekia suspaudimo ribą, jie sukietėja ir tampa trapūs. Ši mašina atlieka būtiną vietinį atkaitinimą ir minkštinimą, kad būtų atkurtas lankstumas, todėl galima tęsti apdorojimą nepažeidžiant medžiagos vientisumo ir nesukeliant įtrūkimų.

Kaip tiesioginio indukcinio šildymo gamykla Kinijoje, mes projektuojame ir gaminame kiekvieną komponentą, kad užtikrintume maksimalų ilgaamžiškumą ir tikslų temperatūros valdymą. Žemiau pateikiami pagrindiniai šios įrangos aspektai:

Pagrindinė funkcija:Lokalus metalinių vamzdžių atkaitinimas ir minkštinimas prieš tolesnius suspaudimo, susitraukimo ar lenkimo procesus.
Taikymo sritis:Didelis skersmens sumažinimas, didelio tankio vamzdžių apdorojimas, automobilių išmetimo vamzdžių gamyba ir baldų vamzdžių lenkimas.
Veikimo principas:Aukšto dažnio elektromagnetinis indukcinis šildymas greitam, giliam ir vienodam temperatūros paskirstymui.
Integravimo galimybė:Sklandžiai tinka esamoms CNC vamzdžių susitraukimo, lenkimo ir automatizuotoms gamybos linijoms.

Darbo principas: kaip veikia indukcinis atkaitinimas

FH-148 technologijos supratimas padeda B2B pirkėjams įvertinti jo efektyvumą. Skirtingai nuo tradicinių atsparumo ar dujinių krosnių, šildančių aplinkinį orą, mūsųindukcinė atkaitinimo mašinatiesiogiai šildo ruošinį.

Elektromagnetinio lauko generavimas:Aukšto dažnio kintamoji srovė praeina per specialiai sukurtą indukcinę ritę, sukuriant stiprų kintamąjį magnetinį lauką aplink ritę.
Sūkurinės srovės indukcija:Kai metalinis vamzdis įdedamas į šį magnetinį lauką, tiesiogiai metalinėje medžiagoje sukeliamos galingos sūkurinės srovės.
Greitas vidinis šildymas:Metalo atsparumas šioms sūkurinėms srovėms sukuria tikslią vidinę šilumą. Vamzdis pasiekia reikiamą atkaitinimo temperatūrą (paprastai raudonai įkaitusią) per kelias sekundes.
Kontroliuojamas aušinimas:Po šildymo vamzdis praeina per kontroliuojamą aušinimo zoną (oro arba vandens purškimas), užbaigdamas atkaitinimo ciklą ir atkurdamas metalo kristalinę struktūrą, kad būtų užtikrintas optimalus plastiškumas.

Išsamus komponentų suskirstymas

„Feihong“ naudoja tik aukščiausios kokybės, visame pasaulyje tiekiamus komponentus, kad užtikrintų, jog FH-148 nepriekaištingai veiktų sudėtingoje 24/7 pramoninėje aplinkoje.

Vokiški Infineon IGBT moduliai:Šerdies galios konvertavimui naudojami aukščiausios klasės IGBT (izoliuotų vartų dvipolio tranzistoriaus) moduliai, užtikrinantys aukštą perjungimo dažnį, stabilią galią ir žymiai ilgesnį tarnavimo laiką, palyginti su tradicinėmis vakuuminių vamzdžių mašinomis.
Pažangi vandens aušinimo sistema:Yra integruota uždaro ciklo vandens aušinimo sistema su srauto ir temperatūros stebėjimu. Tai apsaugo vidinę elektroniką ir indukcinę ritę nuo perkaitimo ir užtikrina nuolatinį veikimą.
Didelio grynumo vario indukcinė ritė:Pagal užsakymą pagaminta varinė ritė sukurta taip, kad maksimaliai padidintų magnetinio sujungimo efektyvumą. Siūlome keičiamus ritinius įvairiems vamzdžių diametrams ir formoms.
PLC valdymo skydelis:Intuityvi skaitmeninė sąsaja leidžia operatoriams tiksliai nustatyti ir stebėti šildymo laiką, galios lygius ir aušinimo parametrus, užtikrinant 100% proceso pakartojamumą.

Palyginimas: indukcinis atkaitinimas prieš tradicinį atkaitinimą krosnyje

Kodėl šiuolaikinės metalo apdirbimo įmonės pereina prieaukšto dažnio indukcinės atkaitinimo mašinos? IG ir veiklos nauda yra didelė.

Funkcija	Feihong indukcinis atkaitinimas (FH-148)	Tradicinė dujinė / atsparumo krosnis
Šildymo greitis	Itin greitai (nuo sekundžių iki minučių)	Lėtas (reikia iš anksto pašildyti, trunka valandas)
Energijos efektyvumas	Iki 90%+ (šildo tik ruošinį)	30% - 50% (dideli šilumos nuostoliai aplinkai)
Temperatūros valdymas	Labai tikslus, lokalizuotas ir vienodas	Sunkiai valdomas, linkęs į karštas/šaltas vietas
Oksidacija ir deformacija	Minimali oksidacija, nėra bendros šiluminės deformacijos	Didelė oksidacija (apnašų susidarymas), deformacijos rizika
Darbo aplinka	Vėsus, švarus, be atviros liepsnos, saugus	Karšta, pavojinga, reikalinga stipri ventiliacija
Automatikos integravimas	Lengva integruoti į automatizuotą gamybą	Sunku, paprastai reikia paketinio apdorojimo

Išsamūs taikymo scenarijai

Dėl FH-148 modelio universalumo jis yra nepakeičiamas turtas daugelyje gamybos sektorių. Toliau pateikiamos pagrindinės pramonės šakos ir konkrečios programos, kuriose ši įranga suteikia išskirtinę vertę:

Automobilių išmetimo ir važiuoklės sistemos:Išmetimo vamzdžių, duslintuvų ir važiuoklės vamzdžių atkaitinimas prieš sudėtingus 3D lenkimo ir hidroformavimo procesus, kad būtų išvengta įtrūkimų.
ŠVOK ir šaldymas:Minkštinantys vario ir aliuminio vamzdžiai, skirti oro kondicionavimo ir šaldytuvo gamybai, užtikrinantys tobulą išsiplėtimą ir išsiplėtimą neskilstant.
Baldai ir architektūrinė įranga:Nerūdijančio plieno ir anglinio plieno vamzdžių paruošimas kėdžių rėmams, turėklams ir vitrinų lentynoms, leidžiantiems sulenkti siauru spinduliu.
Vamzdžio susitraukimas ir keitimas:Kai mažinant skersmenį vamzdžių negalima toliau suspausti tam tikrame diapazone, mašina atkaitina lokalizuotą sritį, kad būtų galima toliau suspausti.
Suvirinimas prieš/pakaitinimą:Naudojamas įtempiams sumažinti ir šilumos paveiktos zonos (HAZ) atkaitinimui po vamzdžio suvirinimo, siekiant atkurti medžiagos stiprumą.

Tinkinimas ir OEM / ODM paslaugos

Kaip tiesioginio indukcinio šildymo gamykla, Feihong supranta, kad kiekviena gamybos linija turi unikalius reikalavimus. Mes siūlome išsamias FH-148 pritaikymo paslaugas:

Individualios indukcinės ritės:Mes projektuojame ir gaminame pagal užsakymą vario ritinius, pritaikytus pagal jūsų konkretų vamzdžio skersmenį, formą ir atkaitinimo ilgį.
Galios reguliavimas:Nors FH-148 veikia esant 35–45 kW galiai, galime padidinti arba sumažinti galią, atsižvelgdami į jūsų konkrečius pralaidumo ir medžiagos storio reikalavimus.
Automatikos atnaujinimai:Galime integruoti automatinio maitinimo ir iškrovimo mechanizmus, robotų rankų sąsajas ir PLC ryšio protokolus (pvz., Profinet, EtherCAT), kad atitiktų jūsų išmaniąją gamyklos sąranką.
Prekės ženklas (OĮG):Mes palaikome OEM gamybą, todėl galite pažymėti mašiną savo įmonės logotipu ir pritaikytomis spalvų schemomis.

Techninės specifikacijos

Žemiau pateikiami patikrinti aukšto dažnio indukcinio atkaitinimo mašinos FH-148 techniniai parametrai. Kreipkitės į mūsų inžinierių komandą, jei reikia modifikacijų pagal konkrečius įtampos standartus (pvz., 220 V / 440 V / 480 V skirtingose ​​šalyse).

Modelis	FH-148
Įvesties įtampa	Trifazis 380 V (50/60 Hz) – *Pritaikomas*
Veikimo galia	35KW - 45KW (reguliuojamas)
Mašinos matmenys (L × P × A)	1700 × 1200 × 1650 mm
Grynasis svoris	apytiksliai 300 kg

Montavimo, eksploatavimo ir priežiūros gairės

Siekdama užtikrinti ilgaamžiškumą ir optimalų metalinių vamzdžių atkaitinimo mašinos veikimą, „Feihong“ teikia visapusišką pagalbą:

Montavimas: Mūsų inžinieriai yra pasirengę nuotoliniam vaizdo vadovavimui arba montavimui vietoje (pagal kelionių sutartis).
Vandens kokybė:Visada naudokite švarų, distiliuotą arba dejonizuotą vandenį uždaro ciklo aušinimo sistemoje, kad išvengtumėte nuosėdų susidarymo ir vidinių vandens apvalkalų užsikimšimo.
Kasdienė priežiūra:Reguliariai tikrinkite vandens slėgį, išvalykite indukcinę ritę nuo metalinių šiukšlių ir patikrinkite, ar kabelių jungtys yra sandarios.
Atsarginės dalys:Savo sandėlyje laikome pilną atsarginių dalių (IGBT, kondensatorių, ritinių) inventorių, kad netikėtai susidėvėjus būtų užtikrintas greitas išsiuntimas.

Kodėl verta rinktis Feihong kaip indukcinio šildymo partnerį?

Feihong yra ne tik tiekėjas; esame jūsų strateginis gamybos partneris. Štai kodėl pasauliniai B2B pirkėjai mumis pasitiki:

Tiesioginė gamyklinė kaina:Kaip pirminis gamintojas, pašaliname tarpininkų antkainius, siūlydami jums konkurencingiausią kainą tiesiogiai iš gamyklos, nepakenkiant komponentų kokybei.
Griežtas kokybės užtikrinimas:Kiekviena mašina prieš išsiunčiant yra 72 valandas nepertraukiamo senėjimo bandymo ir įveikiama visa apkrova. Pateikiame išsamią kiekvieno įrenginio bandymo ataskaitą.
Kviečiame apsilankyti gamykloje:Nuoširdžiai kviečiame visus potencialius pirkėjus apsilankyti mūsų gamykloje Kinijoje. Pamatykite mūsų CNC apdirbimo, surinkimo linijas ir bandymų laboratorijas iš pirmų lūpų.
Techninis palaikymas visą parą:Mūsų speciali inžinierių komanda po pardavimo yra prieinama internetu, kad pašalintų triktis ir atliktų nuotolinę diagnostiką, sumažindama mašinos prastovos laiką.

Dažnai užduodami klausimai

1 klausimas: koks yra didžiausias vamzdžio skersmuo, kurį ši mašina gali atkaitinti?

A: FH-148 (35-45KW) yra labai efektyvus vidutinio ir didelio skersmens vamzdžiams. Priklausomai nuo medžiagos (anglies plieno, nerūdijančio plieno, vario) ir reikiamo atkaitinimo gylio, jis gali efektyviai apdoroti vamzdžius, kurių išorinis skersmuo svyruoja nuo 10 mm iki 150 mm. Didesnio skersmens atveju rekomenduojame mūsų didesnės galios modelius (pvz., 60KW arba 80KW).

2 klausimas: ar mašina gali veikti nepertraukiamai 24 valandas?

A: Taip. FH-148 sukurtas su pramoninio lygio nepertraukiamu darbo ciklu. Kol aušinimo vandens sistemoje palaikomas reikiamas slėgis ir temperatūra, o aplinkos temperatūra dirbtuvėse yra normaliose ribose, mašina gali veikti 24 valandas per parą, 7 dienas per savaitę, nesumažėjus jo veikimui.

3 klausimas: ar pateikiate indukcines rites, ar turime jas pasigaminti patiems?

A: Su mašina tiekiame standartinius įprastų vamzdžių dydžių ritinius. Be to, kaip gamintojai, galime suprojektuoti ir pagaminti konkrečias indukcines rites, pritaikytas pagal jūsų tikslią vamzdžių geometriją ir gamybos greičio reikalavimus, už labai mažą kainą.

4 klausimas: kaip užtikrinti, kad atkaitinimo temperatūra būtų tiksli ir nuosekli?

A: Įrenginyje yra infraraudonųjų spindulių pirometras (pasirenkamas priedas), kurį galima integruoti su PLC valdymo sistema. Tai leidžia reguliuoti uždaro ciklo temperatūrą, automatiškai reguliuoti galią arba konvejerio greitį, kad būtų išlaikyta tiksli tikslinė atkaitinimo temperatūra, užtikrinant 100 % partijos konsistenciją.

Pasiruošę atnaujinti savo vamzdžių apdorojimo liniją?

Neleiskite darbui sukietinti vamzdžiai sulėtinti jūsų gamybos ar sukelti kokybės trūkumų. Investuokite į Feihong aukšto dažnio indukcinio atkaitinimo mašiną (FH-148) šiandien ir patirkite greitesnį apdorojimą, mažesnes sąskaitas už energiją ir aukštesnę gaminio kokybę.

Susisiekite su mumis dabarNorėdami paprašyti nemokamos kainos, aptarkite konkrečius vamzdžių atkaitinimo reikalavimus arba suplanuokite virtualią gamyklos kelionę. Mūsų techniniai inžinieriai pasiruošę pasiūlyti puikų indukcinio šildymo sprendimą jūsų verslui.
