Kaip plokščių vamzdžių lankstiklis transformuoja pramoninių vamzdžių gamybą?

1. Kas tiksliai yra plokščių vamzdžių lankstiklis ir kaip jis veikia?

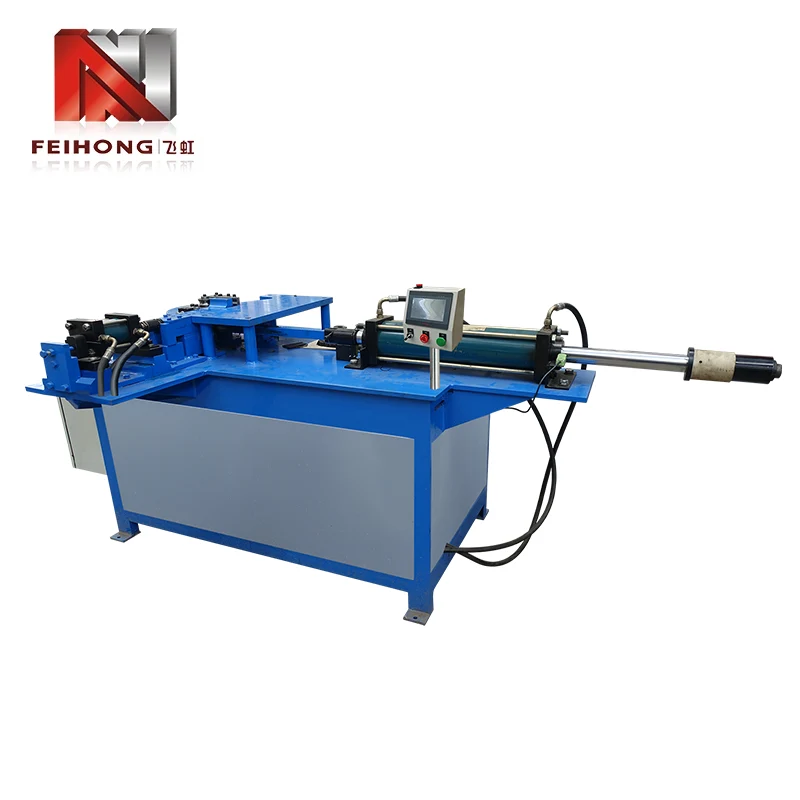

A Plokščias vamzdžių lenktuvasyra specializuota mašina, skirta sulenkti stačiakampius, kvadratinius ar ovalius vamzdžius išilgai vienos plokštumos, nesulenkiant skerspjūvio. Skirtingai nuo apvalių vamzdžių lankstytuvų, kuriuose naudojami įtvarai ir valytuvų štampai, kad būtų išlaikytas apskritas profilis, plokščiam vamzdžiui lenkti reikia kruopščiai suderintų įrankių, kurie palaiko platesnius vamzdžio paviršius, tuo pačiu leidžiant siauresniems kraštams valdomai deformuotis. Pagrindinis iššūkis yra valdyti skirtingą tempimą ir suspaudimą, atsirandantį per plokščios dalies plotį – išorinė sienelė pailgėja, o vidinė sienelė susispaudžia, o be tinkamos atramos vamzdis susiraukšlės arba susiraukšlės.

Veikimo principas sutelktas į tris pagrindinius elementus: lenkimo štampą (arba formą), spaustuką ir slėginį štampą. Vamzdis tvirtinamas tarp spaustuko ir lenkimo štampų, tada pasukamas aplink lenkimo štampo spindulį. Plokščių profilių lenkimo štampuose yra griovelis, atitinkantis išorinius vamzdžio matmenis, užtikrinantis šoninę atramą, kad platesni paviršiai nesugriūtų į vidų. Kai kurios pažangios mašinos taip pat naudoja avalytuvų antgaliskuris slysta išilgai vamzdžio vidinio spindulio, kad pašalintų raukšles, ir ašerdis(nors ir mažiau įprasta plokščioms sekcijoms) gali būti įkišama, kad būtų palaikoma vidinė ertmė, jei vamzdis yra tuščiaviduris. Visas procesas paprastai yra valdomas hidrauliškai arba elektra, naudojant CNC valdiklius, leidžiančius tiksliai pakartoti kampą ir atlikti kelių etapų lenkimo sekas.

Viena iš pagrindinių aPlokščias vamzdžių lenktuvasyra jos gebėjimas atlikti lenkimus su minimaliais iškraipymais, išlaikant griežtus leistinus nuokrypius. Tai pasiekiama pervaldoma spyruoklės kompensacija— mašina šiek tiek pasilenkia už tikslinio kampo, žinant, kad medžiaga nuspėjamai atsipalaiduos. Šiuolaikiniuose įrenginiuose integruoti jutikliai, kurie realiu laiku matuoja faktinius lenkimo kampus ir dinamiškai reguliuoja cilindro padėtį, užtikrindami, kad kiekviena dalis atitiktų CAD modelį ±0,5 laipsnio tikslumu. Dėl tvirtos konstrukcijos ir išmaniojo valdymo derinio ši įranga yra nepakeičiama aukštos kokybės gamybai.

2. Kurios pramonės šakos labiausiai priklauso nuo plokščių vamzdžių lenkimo?

Plokščiųjų vamzdžių lenkimas nėra nišinis procesas – jis įtrauktas į daugelio sunkiųjų pramonės šakų tiekimo grandines. Šie sektoriai priklauso nuoPlokščias vamzdžių lenktuvasįranga, skirta gaminti struktūrinius ir estetinius komponentus, kurių neįmanoma pasiekti naudojant apvalius vamzdžius.

• Automobiliai ir transportas:Važiuoklės rėmai, apsauginiai narveliai, sėdynių konstrukcijos ir išmetimo sistemos komponentai dažnai naudojami stačiakampiais arba ovaliais vamzdeliais. Plokščias lenkimas leidžia dizaineriams maksimaliai padidinti stiprumo ir svorio santykį, o komponentus efektyviai supakuoti į sandarius transporto priemonės apvalkalus.
• Statyba ir architektūra:Turėklai, laiptai, užuolaidų sienelės ir dekoratyviniai metaliniai fasadai dažnai turi išlenktas stačiakampes dalis. Vizualinis švarių, nesiglamžančių posūkių patrauklumas yra svarbiausias architektūrinėse srityse.
• ŠVOK ir vėdinimas:Ortakiuose ir vėdinimo sistemose naudojami plokšti ovalūs vamzdžiai, kad būtų išlaikytas didelis oro srautas ir būtų galima įrengti negilias lubas. Norint lenkti šiuos profilius, reikia tiksliai valdyti, kad nebūtų apribotas vidinis skerspjūvis.
• Žemės ūkio įranga:Traktorių apsaugos nuo apvirtimo konstrukcijose (ROPS), padargų rėmuose ir drėkinimo šerdesuose naudojami sulenkti stačiakampiai vamzdžiai, užtikrinantys ilgaamžiškumą ir ekonomišką gamybą.
• Baldai ir biuro interjeras:Šiuolaikiniai stalų rėmai, lentynų sistemos ir parodų stendai išnaudoja švarias išlenktų plokščių vamzdžių linijas, kad būtų pasiekta minimalistinė estetika ir didelis struktūrinis vientisumas.

Kiekvienoje iš šių sričių plokščių vamzdžių lankstiklis yra projektavimo laisvės priemonė, leidžianti inžinieriams pakeisti suvirintas jungtis ištisinėmis lenktomis dalimis, kurios yra tvirtesnės, lengvesnės ir vizualiai patrauklesnės. Įrangos universalumas reiškia, kad net nedidelės dirbtuvės gali gaminti profesionalius komponentus šioms reiklioms rinkoms.

3. Kokie yra pagrindiniai plokščių vamzdžių lenktuvų tipai šiandien?

Plokščiųjų vamzdžių lenkimo staklės skirstomos į kategorijas pagal jų įjungimo būdą, valdymo sistemą ir įrankių konfigūraciją. Tinkamo tipo pasirinkimas priklauso nuo gamybos apimties, medžiagos tipo ir lenkimo sudėtingumo. Žemiau pateikiama lyginamoji dažniausiai pasitaikančių variantų apžvalga.

Rankiniai lenktuvaidėl mažos kainos ir paprastumo mėgsta priežiūros skyriai ir švietimo įstaigos.Hidraulinės mašinossiūlo gerą galios ir prieinamos kainos balansą, todėl jie yra daugelio gamybos cechų darbo arkliukas.CNC sukamieji tempimo lankstikliaireprezentuoja pažangiausias technologijas, turi galimybę saugoti šimtus programų ir automatiškai kompensuoti esminius skirtumus.Suspaudimo lenktuvai, nors ir ne tokie tikslūs, yra itin greiti ir ekonomiški, kad būtų galima masiškai gaminti paprastus plonasienių vamzdžių lenkimus.

Be šių keturių kategorijų, taip pat yra hibridinių mašinų, kurios sujungia hidraulinę galią su CNC valdymu ir siūlo geriausius iš abiejų pasaulių. Renkantis tipą, būtina atsižvelgti ne tik į esamą darbo krūvį, bet ir į galimybę ateityje plėstis į sudėtingesnes geometrijas.

4. Kaip medžiagų parinkimas veikia lenkimo procesą?

Vamzdžio medžiaga, be abejo, yra svarbiausias veiksnys, turintis įtakos lenkimo kokybei. Skirtingi lydiniai pasižymi skirtingu lankstumu, spyruokliškumu ir kietėjimu, į kuriuos reikia atsižvelgti lenkimo sąrankoje. Žemiau pateikiamas įprastų medžiagų suskirstymas ir jų lenkimo charakteristikos.

Švelnus plienas

Atlaidingiausia medžiaga; siūlo gerą lankstumą ir nuspėjamą spyruokliškumą. Tinka daugumai bendrosios paskirties lenkimo operacijų be ypatingų atsargumo priemonių.

Didelio stiprumo mažai legiruotas (HSLA) plienas

Reikia didesnių lenkimo jėgų ir pasižymi didesne spyruokle. Norint išlaikyti kampo tikslumą, primygtinai rekomenduojama naudoti CNC kompensaciją.

Nerūdijantis plienas (austenitas)

Darbas greitai sukietėja, o tai gali sukelti įtrūkimus, jei lenkimo spindulys yra per mažas. Norėdami sumažinti trintį, naudokite lėtesnį cilindro greitį, tinkamą tepimą ir poliruotus įrankius.

Aliuminio lydiniai (5xxx, 6xxx)

Lengvas ir atsparus korozijai, tačiau linkęs susiraukšlėti ir įtrūkti. Didesni lenkimo spinduliai (3–5 × vamzdžio plotis) ir kruopštūs tarpo nustatymai yra būtini.

Varis ir žalvaris

Labai plastiškas ir lengvai lankstomas, tačiau minkšti paviršiai lengvai pažeidžiami. Smulkiai apdirbti štampai ir tinkamas tarpas apsaugo nuo kalimo ir paviršiaus defektų.

Be lydinio, labai svarbų vaidmenį atlieka sienelės storis. Storesnės sienos užtikrina didesnį atsparumą griūtims, tačiau reikalauja didesnio tonažo. Plonasienių vamzdžių vidinis spindulys gali sulinkti, todėl jiems gali prireikti vidinių įtvarų arba specialių valytuvų. Bendra taisyklė yra ta, kad sienelės storis turi būti bent 5 % vamzdžio pločio, kad būtų užtikrintas patikimas lenkimas be vidinės atramos.

5. Kokias pagrindines specifikacijas turėtumėte įvertinti renkantis plokščių vamzdžių lenktuvą?

Tinkamos mašinos pasirinkimas apima ne tik maksimalaus vamzdžio dydžio atitikimą. Išsamus vertinimas turėtų apimti šiuos parametrus, kurių kiekvienas turi tiesioginės įtakos veikimui ir ilgaamžiškumui.

1. Didžiausia lenkimo galia:Tai apima vamzdžio plotį, aukštį ir sienelės storį, kurį gali valdyti mašina. Visada rinkitės mašiną, kurios našumas yra bent 20 % didesnis nei jūsų didžiausia numatoma dalis, kad atsižvelgtumėte į medžiagų skirtumus ir nenumatytus poreikius.
2. Minimalus lenkimo spindulys:Išreiškiamas vamzdžio pločio kartotiniu (pvz., 2 × W). Griežtesniems spinduliams reikia sudėtingesnių įrankių ir didesnio mašinos standumo. Daugeliui programų 3 × W spindulys yra saugus pradžios taškas.
3. Lenkimo kampo diapazonas:Dauguma mašinų gali sulenkti nuo 0° iki 180°, tačiau kai kurie specializuoti įrenginiai siūlo iki 220° per daug lenkiant. Įsitikinkite, kad mašina gali pasiekti reikiamus kampus be įrankių trukdžių.
4. Ciklo greitis:Matuojant sekundėmis per posūkį, tai turi įtakos gamybos našumui. Hidraulinės mašinos paprastai veikia per 5–15 sekundžių, o servoelektriniai blokai gali pasiekti 2–5 sekundes mažoms sekcijoms.
5. Valdymo sistema:Pagrindinis PLC ir pilnas CNC su jutiklinio ekrano programavimu. CNC siūlo didesnį lankstumą, bet turi didesnę pradinę kainą ir statesnę mokymosi kreivę.
6. Įrankių suderinamumas:Patikrinkite, ar mašinoje naudojami pramonės standartai, ar patentuotos konstrukcijos. Standartiniai įrankiai sumažina pristatymo laiką ir sumažina pakeitimo štampų išlaidas.
7. Galios reikalavimai:Hidraulinėms mašinoms reikia specialaus maitinimo bloko (dažnai 15–75 kW), o elektrinėms mašinoms reikia standartinių 3 fazių maitinimo šaltinių. Apsvarstykite savo įrenginio elektros infrastruktūrą.

Gerai parinkta mašina ne tik atitiks dabartinius gamybos poreikius, bet ir ateityje padidės dalių sudėtingumu ir medžiagų įvairove. Protinga į atrankos procesą įtraukti gamybos inžinierius ir techninės priežiūros personalą, kad pasirinkta įranga atitiktų eksploatacines realijas.

6. Kokie yra dažniausiai pasitaikantys plokščių vamzdžių lenkimo defektai ir kaip jų išvengti?

Net ir naudojant aukštos kokybės plokščių vamzdžių lenktuvą, defektai gali atsirasti dėl netinkamo nustatymo, susidėvėjusių įrankių ar medžiagų neatitikimų. Šių gedimų būdų supratimas yra pirmasis žingsnis prevencijos link. Žemiau pateikiamos dažniausiai pasitaikančios problemos ir jų sprendimo būdai.

• Raukšlės ant vidinio spindulio:Atsiranda, kai vidinė sienelė susispaudžia greičiau, nei gali tilpti medžiaga. Atsiranda dėl nepakankamo valytuvo spaudimo arba per siauro lenkimo spindulio sienelės storiui.Prevencija:Padidinkite valytuvo štampavimo jėgą, naudokite didesnį spindulį arba pridėkite įtvarą vidinei sienelei palaikyti.
• Skerspjūvio griovimas (išlyginimas):Platūs vamzdžio paviršiai patenka į vidų, prarasdami struktūrinį vientisumą. Įprasta naudojant plonasienius vamzdžius arba kai lenkimo štampas neužtikrina tinkamos šoninės atramos.Prevencija:Naudokite štampą, kuris labiau atitinka išorinius vamzdžio matmenis, ir apsvarstykite slėginį štampą, kuris lenkimo metu aktyviai stumiasi prie išorinės sienelės.
• Springback variantas:Dėl nenuoseklaus spyruoklės atsiranda dalių, kurios neatitinka tikslinio kampo, ypač lenkiant didelio stiprumo plieną arba aliuminį.Prevencija:Įdiekite CNC perlenkimą naudodami kampo grįžtamąjį ryšį realiuoju laiku. Be to, įsitikinkite, kad medžiaga yra iš vienos partijos su nuosekliomis mechaninėmis savybėmis.
• Paviršiaus įbrėžimai ir įbrėžimai:Įbrėžimai atsiranda, kai vamzdis slysta prie lenkimo štampo ar valytuvo. Aliuminio ir nerūdijančio plieno pūtimas ypač problemiškas.Prevencija:Naudokite poliruotus įrankius, patepkite tinkamu tepalu ir palaikykite tinkamą tarpą, kad sumažintumėte trintį.
• Sukimas arba spyruoklė atgal plokštumoje:Vamzdis gali šiek tiek pasisukti iš lenkimo plokštumos, todėl dalis gali susisukti. Tai dažnai nutinka dėl netolygaus suspaudimo slėgio arba netinkamai suderintų įrankių.Prevencija:Prieš kiekvieną lenkimą patikrinkite spaustuko antgalio išlygiavimą ir įsitikinkite, kad vamzdis yra stačiai.

Reguliariai tikrinant įrankius ir periodiškai kalibruojant mašinos kampo jutiklius, daugelis šių problemų gali išspręsti dar prieš tai, kai dėl jų bus išmetamos dalys. Kiekvienos sėkmingos sąrankos parametrų dokumentavimas taip pat padeda pašalinti būsimų paleidimų triktis.

7. Kaip reikia prižiūrėti plokščių vamzdžių lenktuvą, kad būtų užtikrintas ilgalaikis patikimumas?

Tinkama priežiūra yra būtina norint išlaikyti plokščio vamzdžio lenkimo tikslumą ir tarnavimo laiką. Aktyvus režimas ne tik sumažina prastovų laiką, bet ir užtikrina pastovią lenkimo kokybę. Daugeliui hidraulinių ir CNC mašinų rekomenduojamas šis žingsnis po žingsnio metodas.

1. Kasdienis vizualinis patikrinimas:Patikrinkite, ar nėra hidraulinio skysčio nuotėkio, atsilaisvinusių varžtų ir suspaudimo bei lenkimo štampų nusidėvėjimo požymių. Išvalykite darbo vietą ir pašalinkite visas metalo drožles ar šiukšles.
2. Judančių dalių tepimas:Visus sukimosi taškus, slydimo takus ir lenkimo štampo veleną sutepkite gamintojo nurodytu tepalu arba alyva. Per didelis tepalas gali pritraukti nešvarumus, todėl naudokite tik rekomenduojamą kiekį.
3. Hidraulinio skysčio priežiūra:Stebėkite skysčių lygį ir keiskite filtrą instrukcijoje nurodytais intervalais. Užterštas skystis yra pagrindinė vožtuvo ir siurblio gedimo priežastis.
4. Kampo jutiklių kalibravimas:Norėdami patikrinti mašinos lenkimo kampo tikslumą, naudokite precizinį transporterį arba skaitmeninį kampo matuoklį. Perkalibruokite, jei nuokrypiai viršija ±0,3°.
5. Valytuvų ir slėgio štampų patikra:Patikrinkite, ar nėra įbrėžimų ar deformacijų. Susidėvėjusius štampus reikia iš naujo šlifuoti arba pakeisti, kad nesusiglamžytų ir nepažeistų paviršiaus.
6. Elektros sistemos patikrinimas:Jei naudojate CNC mašinas, patikrinkite, ar visi kabeliai yra tvirti, avariniai stabdžiai veikia tinkamai, o valdymo skydelyje nėra klaidų kodų.
7. Kasmetinė visapusiška paslauga:Paskleiskite sertifikuotą techniką, kad jis atliktų visą kapitalinį remontą, įskaitant hidraulinių cilindrų sandariklius, siurblio susidėvėjimą ir programinės įrangos atnaujinimus.

Išsamus visų techninės priežiūros darbų žurnalas, įskaitant alyvos keitimą, štampų keitimą ir kalibravimą, padeda numatyti nusidėvėjimo modelius ir efektyviai planuoti prastovos laiką. Gerai prižiūrimas plokščių vamzdžių lankstiklis gali patikimai tarnauti dešimtmečius.

8. Kokia yra plokščių vamzdžių lenkimo technologijos ateitis?

Plokščiųjų vamzdžių lenkimo raidą lemia didesnio efektyvumo, tikslumo ir tvarumo poreikis. Pramonės 4.0 koncepcijos vis dažniau integruojamos į lenkimo stakles, leidžiančias rinkti duomenis realiuoju laiku ir nuspėjamą priežiūrą. Įrankiuose įtaisyti jutikliai stebi nusidėvėjimo ir jėgos pokyčius, perduoda informaciją atgal į centrinę sistemą, kuri gali automatiškai rekomenduoti optimalius lenkimo parametrus.

Kita ryškėjanti tendencija yra naudojimasservoelektrinės pavarosvietoj tradicinės hidraulikos. Šios sistemos sunaudoja mažiau energijos, skleidžia mažiau triukšmo ir siūlo didesnį padėties nustatymo tikslumą. Jie ypač patrauklūs gamintojams, siekiantiems sumažinti anglies pėdsaką. Be to,priedų gamybapradeda daryti įtaką įrankių dizainui – 3D atspausdinti štampai su konformaliais aušinimo kanalais gali pagerinti šilumos valdymą lenkiant dideliu greičiu.

Dirbtinis intelektas taip pat skinasi kelią į lenkimų seką. Dirbtinio intelekto algoritmai gali analizuoti kiekvienos mėgintuvėlio partijos medžiagos savybes ir istoriją, kad precedento neturinčiu tikslumu prognozuotų grįžimą, sumažinant atliekų kiekį ir nustatymo laiką. Be to,bendradarbiaujantys robotai(kobotai) yra suporuojami su plokščių vamzdžių lankstytuvais, kad būtų galima automatizuoti pakrovimą ir iškrovimą, todėl operatoriai gali sutelkti dėmesį į kokybės kontrolę ir proceso optimizavimą.

Pramonei judant linkskaitmeniniai dvyniai– virtualios fizinio lenkimo elemento kopijos – inžinieriai galės imituoti visus gamybos etapus prieš sulenkiant vieną vamzdelį. Ši galimybė žymiai sutrumpins laiką nuo projektavimo iki pagamintos dalies, todėl gamyba pagal užsakymą bus beveik tokia pat efektyvi kaip ir masinė gamyba. Plokščių vamzdžių lenkimo ateitis neabejotinai yra protinga, sujungta ir vis labiau savarankiška.
